冷庫設計規范 GB 50072-2010 建 筑:庫房的隔熱

1 庫房的隔熱材料應符合下列規定：
    1 熱導率宜小。
    2 不應有散發有害或異味等對食品有污染的物質。
    3 宜為難燃或不燃材料，且不易變質。
    4 宜選用塊狀溫度變形系數小的塊狀隔熱材料。
    5 易于現場施工。
    6 正鋪貼于地面、樓面的隔熱材料，其抗壓強度不應小于0．25MPa。

2 圍護結構隔熱材料的厚度應按下式計算：




式中：d——隔熱材料的厚度；
      λ——隔熱材料的熱導率[W/（m·℃）]；
     R0——圍護結構總熱阻（m2·℃/W）；
     aw——圍護結構外表面?zhèn)鳠嵯禂?shù)[W/（m2·℃）]；
     an——圍護結構內表面?zhèn)鳠嵯禂?shù)[W/（m2·℃）]；
     d1、d2…dn——圍護結構除隔熱層外各層材料的厚度；
     λ1、λ2…λn——圍護結構除隔熱層外各層材料的熱導率[W/（m·℃）]。

3 冷庫隔熱材料設計采用的熱導率值應按下式計算確定：



式中：λ——設計采用的熱導率[W/（m·℃）]；
       ——正常條件下測定的熱導率[W/（m·℃）]；
     b——熱導率的修正系數可按表3的規定采用。

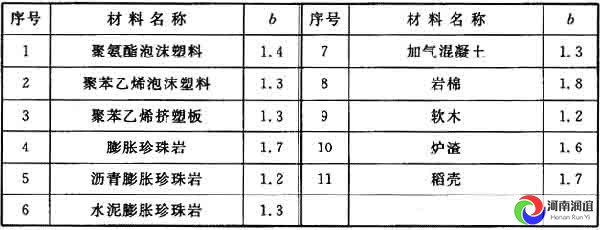

表3 熱導率的修正系數


注：加氣混凝土、水泥膨脹珍珠巖的修正系數，應為經過烘干的塊狀材料并用瀝青等不含水黏結材料貼鋪、砌筑的數值。

4 冷間外墻、屋面或頂棚設計采用的室內、外兩側溫度差△t，應按下式計算決定：



式中：△t——設計采用的室內、外兩側溫度差（℃）；
       ——夏季空氣調節室外計算日平均溫度與室內溫度差（℃）；
     a——圍護結構兩側溫度差修正系數可按表4的規定采用。

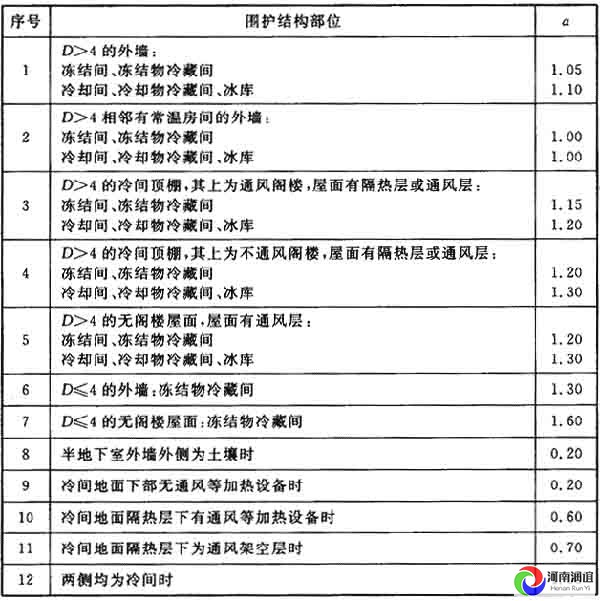

表4 圍護結構兩側溫度差修正系數

注：1 D值可從相關材料、熱工手冊中查得選用。
  2 負溫穿堂的a值可按凍結物冷藏間確定。
  3 表內未列的其他室溫等于或高于0℃的冷間可參照各項中冷卻間的a值選用。

5 冷間外墻、屋面或頂棚的總熱阻，根據設計采用的室內、外兩側溫度差△t值，可按表5的規定選用。

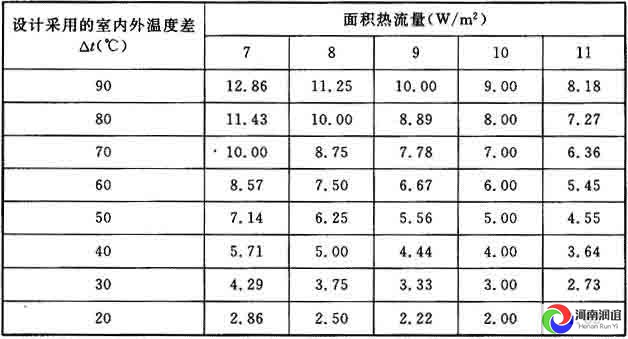

表5 冷間外墻、屋面頂棚的總熱阻（m2·℃/W）



6 冷間隔墻總熱阻應根據隔墻兩側設計室溫按表6的規定選用。

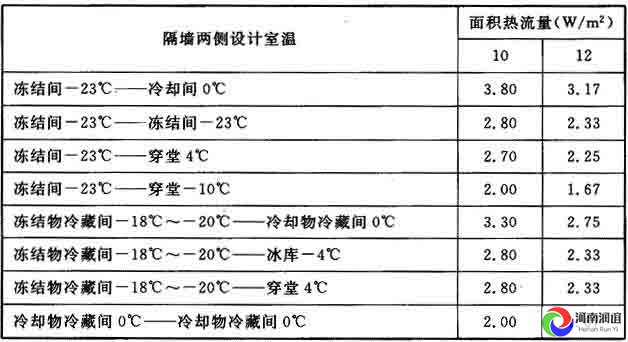

表6 冷間隔墻總熱阻（m2·℃/W）

注：隔墻總熱阻已考慮生產中的溫度波動因素。

7 冷間樓面總熱阻可根據樓板上、下冷間設計溫度按表7的規定選用。

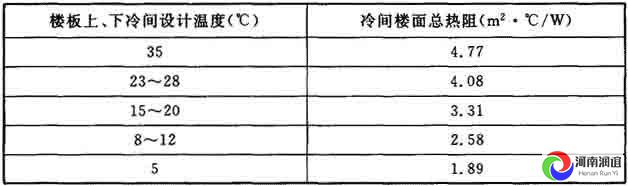

表7 冷間樓面總熱阻

注：1 樓板總熱阻已考慮生產中溫度波動因素。
                                   2 當冷卻物冷藏間樓板下為凍結物冷藏間時，樓板熱阻不宜小于4．08m2·℃/W。

8 冷間直接鋪設在土壤上的地面總熱阻應根據冷間設計溫度按表8的規定選用。

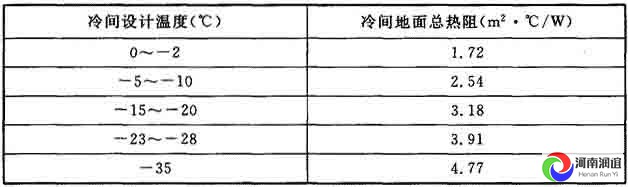

表8 直接鋪設在土壤上的冷間地面總熱阻

注：當?shù)孛娓魺釋硬捎脿t渣時，總熱阻按本表數據乘以0．8修正系數。

9 冷間鋪設在架空層上的地面總熱阻根據冷間設計溫度按表9選用。

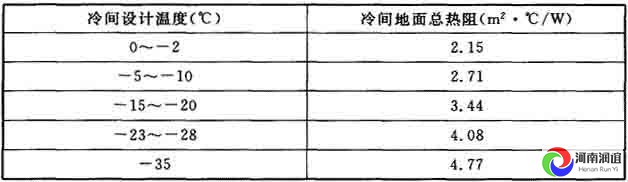

表9 鋪設在架空層上的冷間地面總熱阻



10 庫房圍護結構外表面和內表面?zhèn)鳠嵯禂?shù)（aw、an）和熱阻（Rw、Rn）按表10的規定選用。

表10 庫房圍護結構外表面和內表面?zhèn)鳠嵯禂?shù)aw、an和熱阻Rw、Rn

注：地面下為通風加熱管道和直接鋪設于土壤上的地面以及半地下室外墻埋入地下的部位，外表面?zhèn)鳠嵯禂?shù)均可不計。

11 相鄰?fù)瑴乩溟g的隔墻及上、下相鄰兩層為同溫冷間之間的樓板可不設隔熱層。

12 當冷庫底層冷間設計溫度低于0℃時，地面應采取防止凍脹的措施；當?shù)孛嫦聻閹r層或沙礫層且地下水位較低時，可不做防止凍脹處理。

13 冷庫底層冷間設計溫度等于或高于0℃時，地面可不做防止凍脹處理，但應仍設置相應的隔熱層。在空氣冷卻器基座下部及其周邊1m范圍內的地面總熱阻R0不應小于3．18m2·℃/W。

14 冷庫屋面及外墻外側宜涂白色或淺色。
